Kirjeldus
Kaubamärk: Duokon
Omadused:

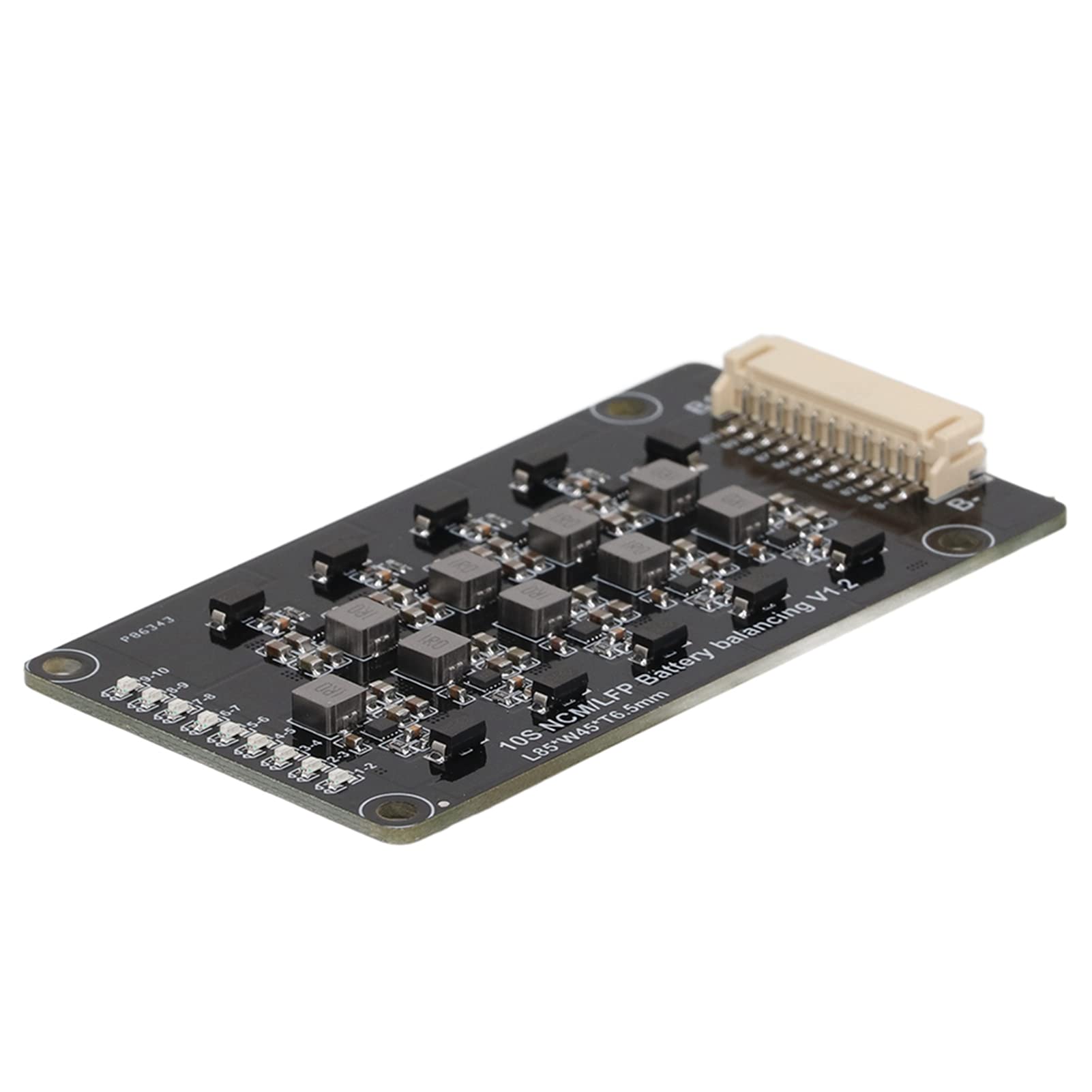

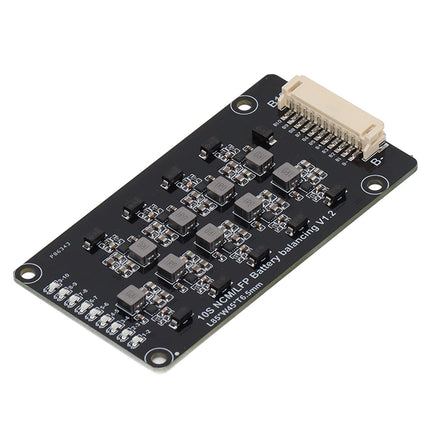

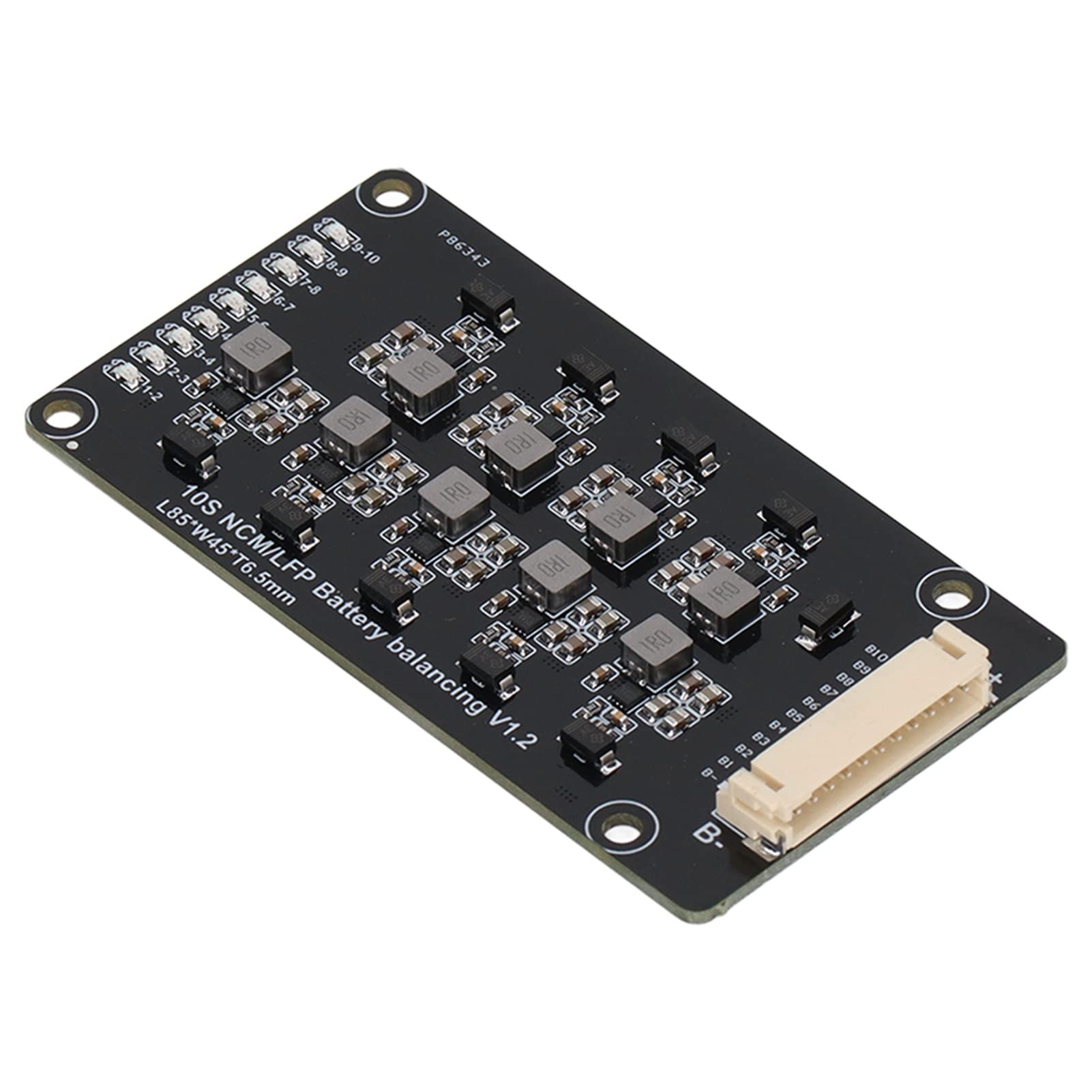

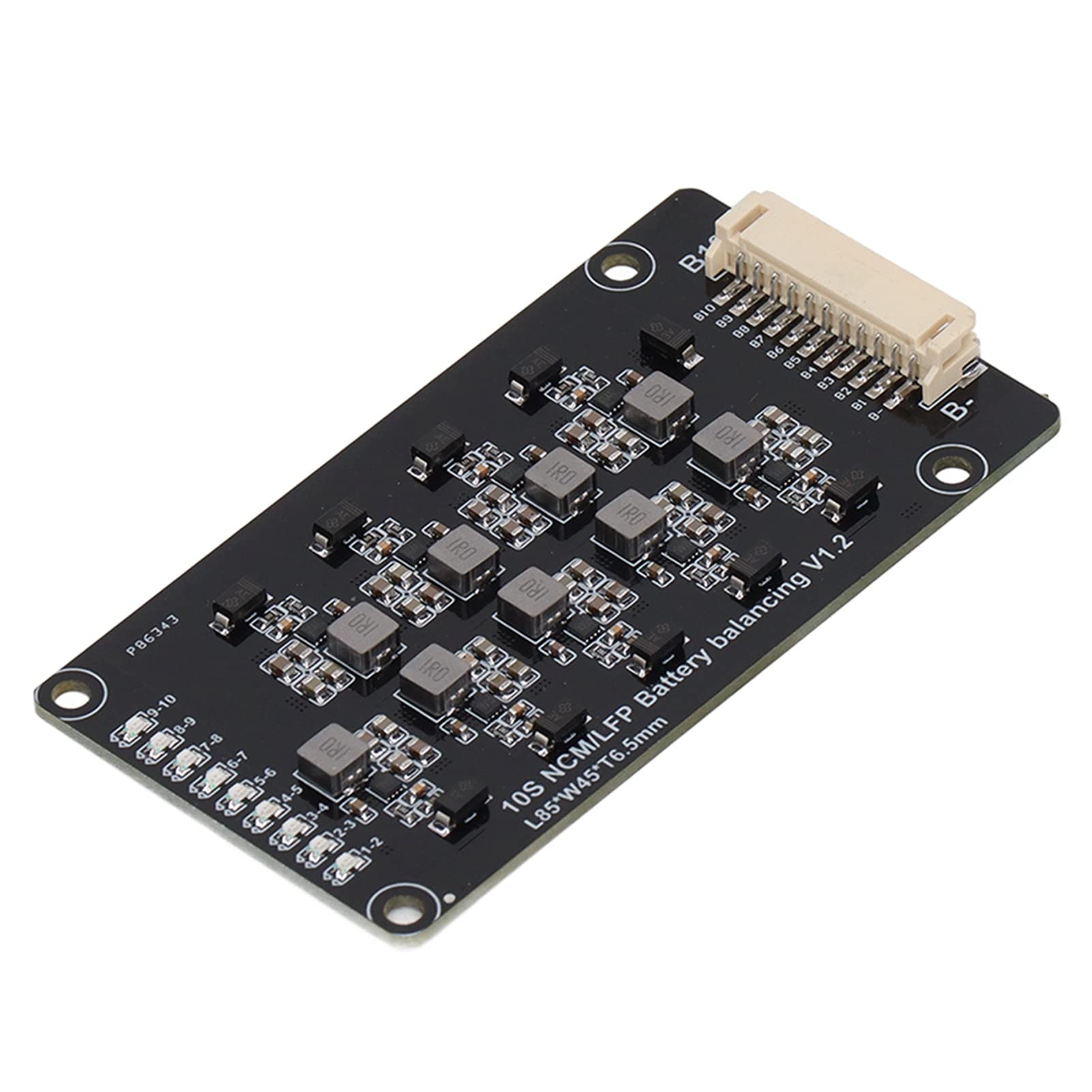

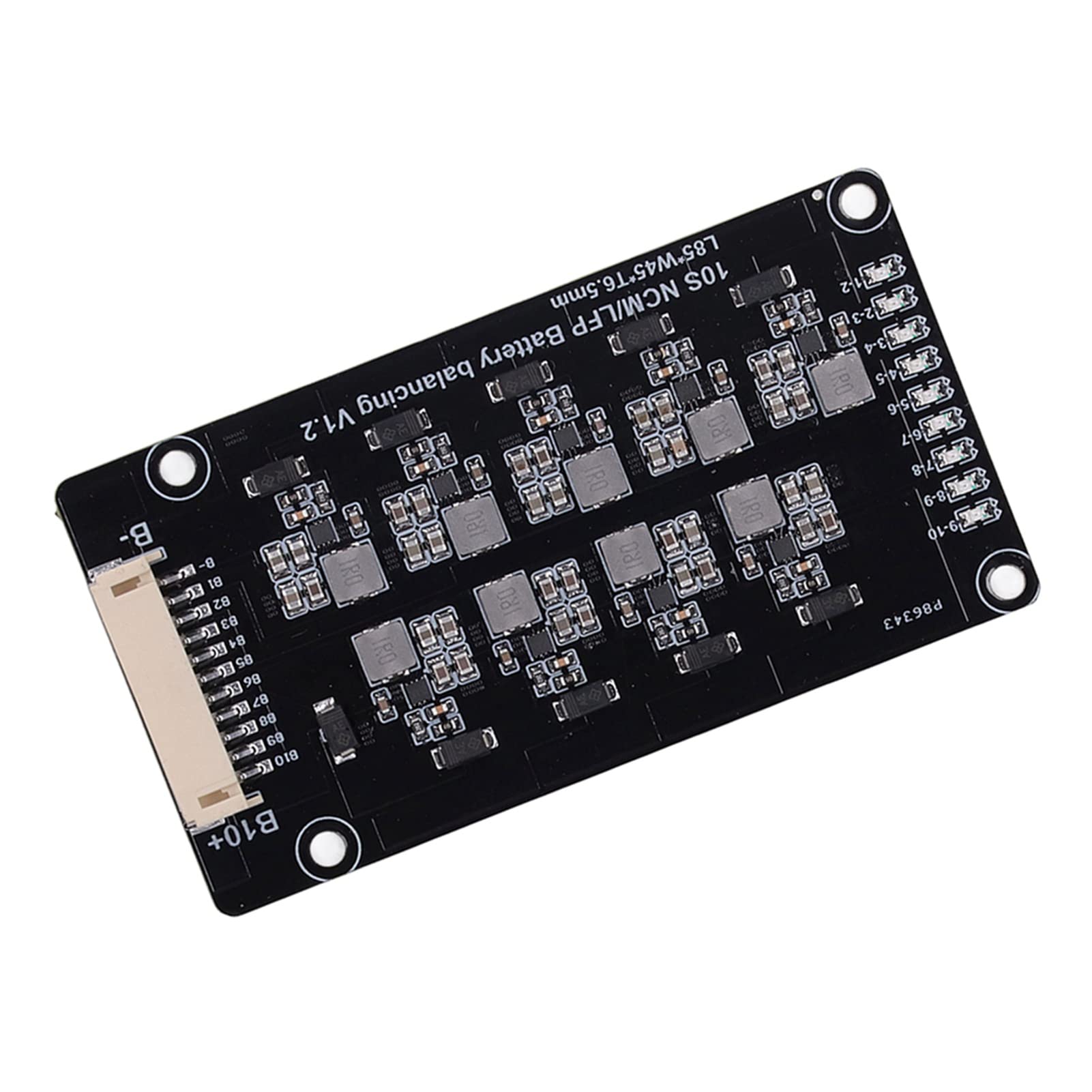

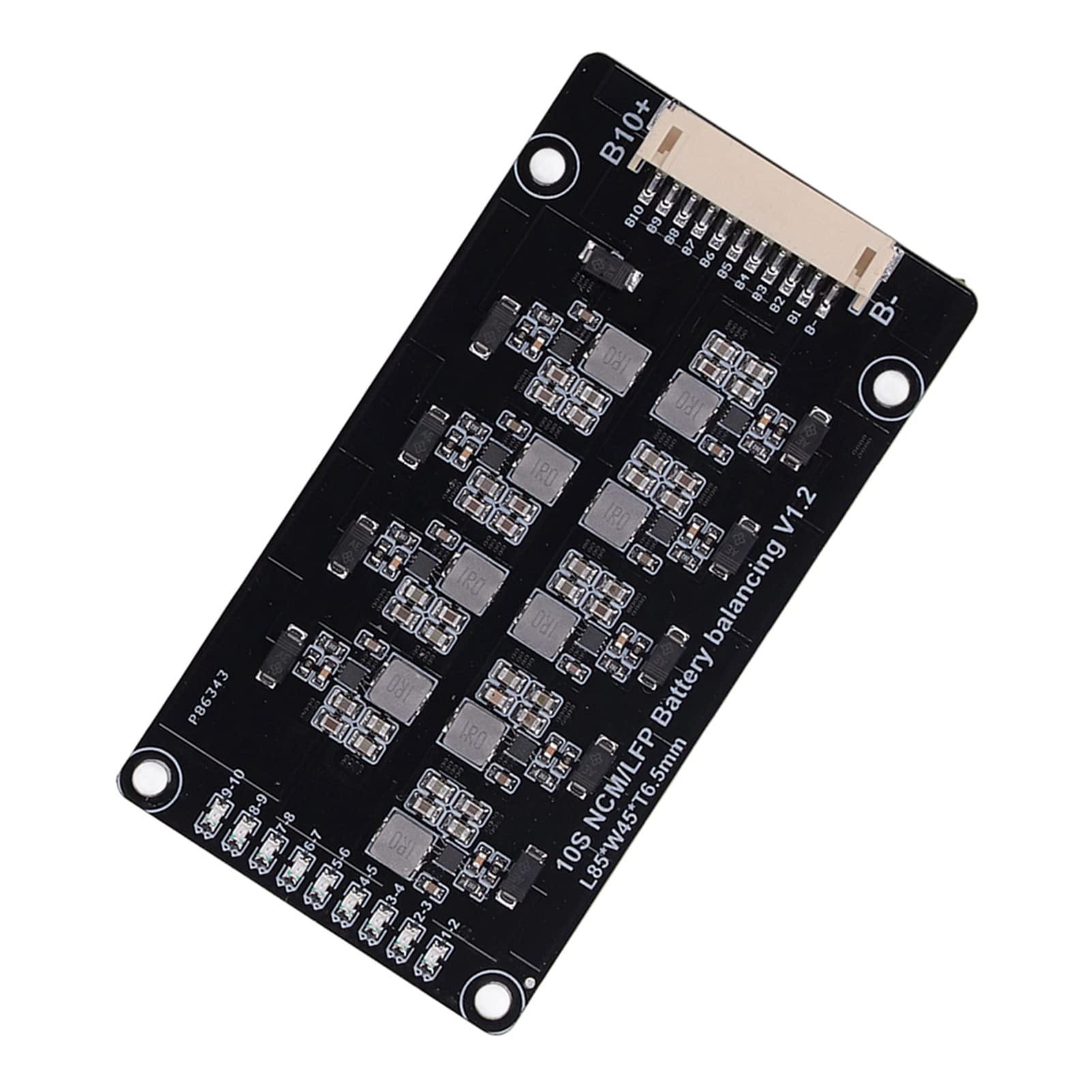

- Peamine kasutusala: Induktiivne aku tasakaalustusplaat, mis suudab aku pinget märkimisväärselt tasakaalustada ja akupaki üldist efektiivsust parandada.
- Automaatne töö: see moodul on külgnevate akude pingeerinevuste võrdsustamine, kui külgnevate akude pingeerinevus ületab 0,1 V, käivitab kiip võrdsustamistöö ja lakkab töötamast, kuni külgnevate akude pingeerinevus on 0,03 V piires.
- Kulude kokkuhoid: Akupaki pinge viga käivitab ka tasakaalustusplaadi ja see tõmmatakse tagasi ideaalsele väärtusele, vähendades aku hoolduskulusid.
- Suurepärane jõudlus: Sisseehitatud täiustatud MOS-transistor äärmiselt madala sisemise takistusega, kompensatsioonivool 0–1,2 A, saavutades väiksema aku pinge erinevuse.

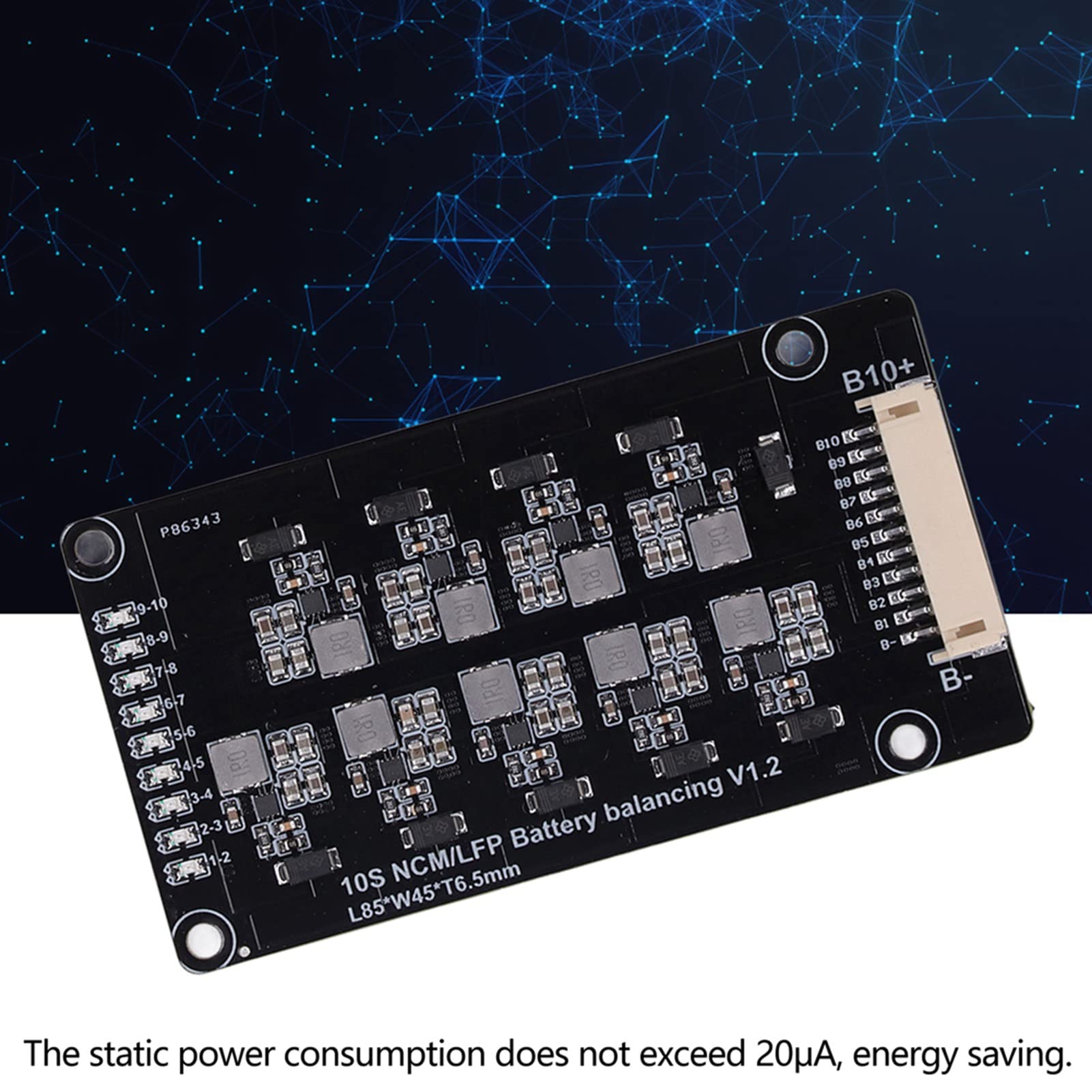

- Madal energiatarve: mida väiksem on pinge erinevus, seda väiksem on kompensatsioonivool ja staatiline energiatarve ei ületa 20 μA, mis säästab energiat.
Artikli number: Duokonzusvdg04p52515
Detailid: Kasutamine:
Tasakaalustamise juhised:
1. Kui tasakaalustuslamp põleb, on tasakaalustusfunktsioon sisse lülitatud.
2. Tasakaalu märgutuli ei põle, tasakaalustusahel on jõudeolekus.
3. Tasakaalu tuli vilgub, mis näitab, et keel on maha kukkunud või vooluring on defektne.
Spetsifikatsioon:
Toote tüüp: Aku tasakaalustaja
Materjal: trükkplaat
Juhtmestiku spetsifikatsioon: 22AWG
Tehnilised parameetrid:
Tööpinge on 2,0 V kuni 4,5 V, tavaline on kolmekomponentne raud-liitiumaku ja LTO liitiumtitanaataku ei sobi.
Kompenseeriv vool:
Külgnev pinge erinevus on suurem kui 0,1 V (voolutugevus on umbes 0,5–0,7 A);
Külgnev pinge erinevus on suurem kui 0,2 V (maksimaalne tasakaaluvool on 1,2 A);
Mida väiksem on pinge erinevus, seda väiksem on kompenseeriv vool.

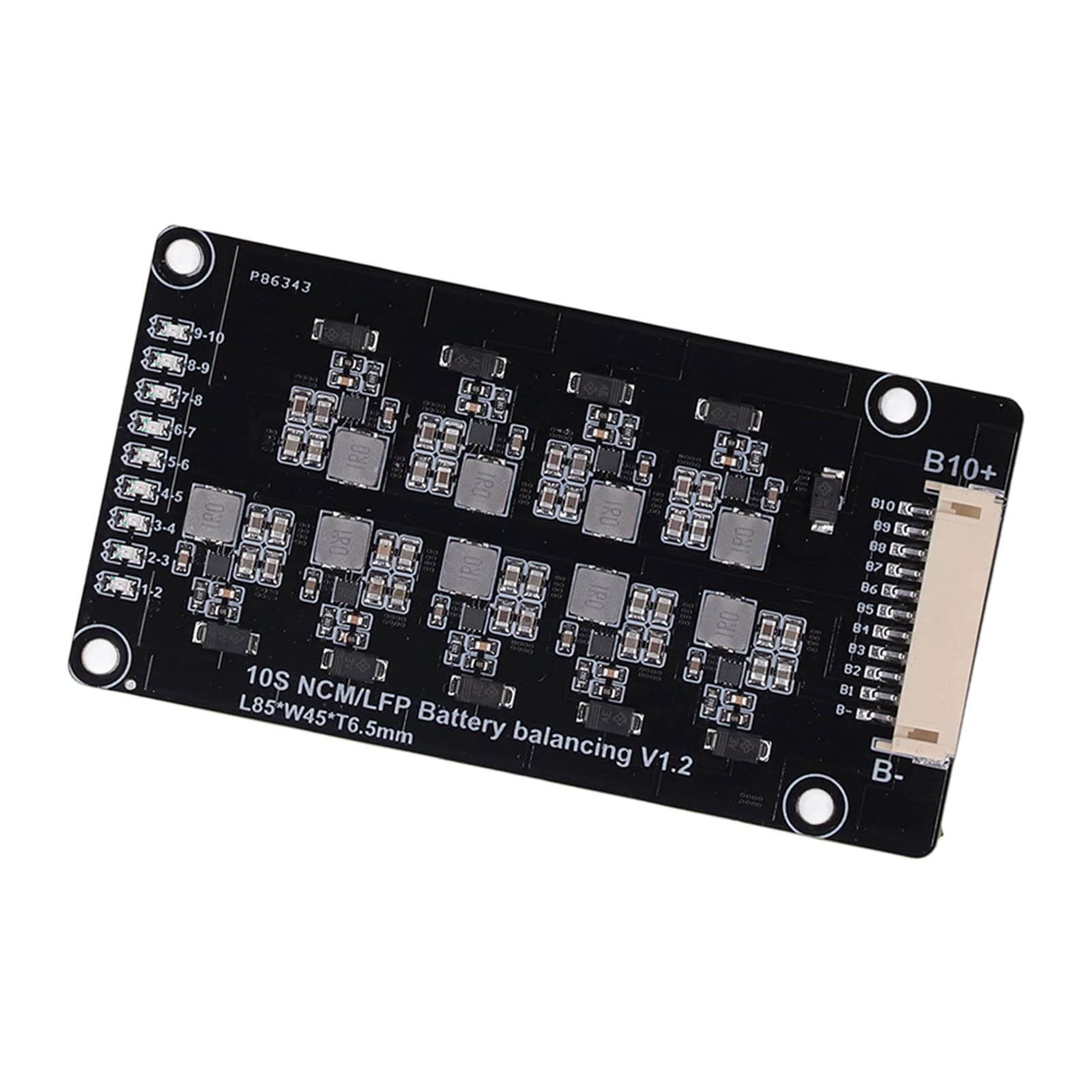

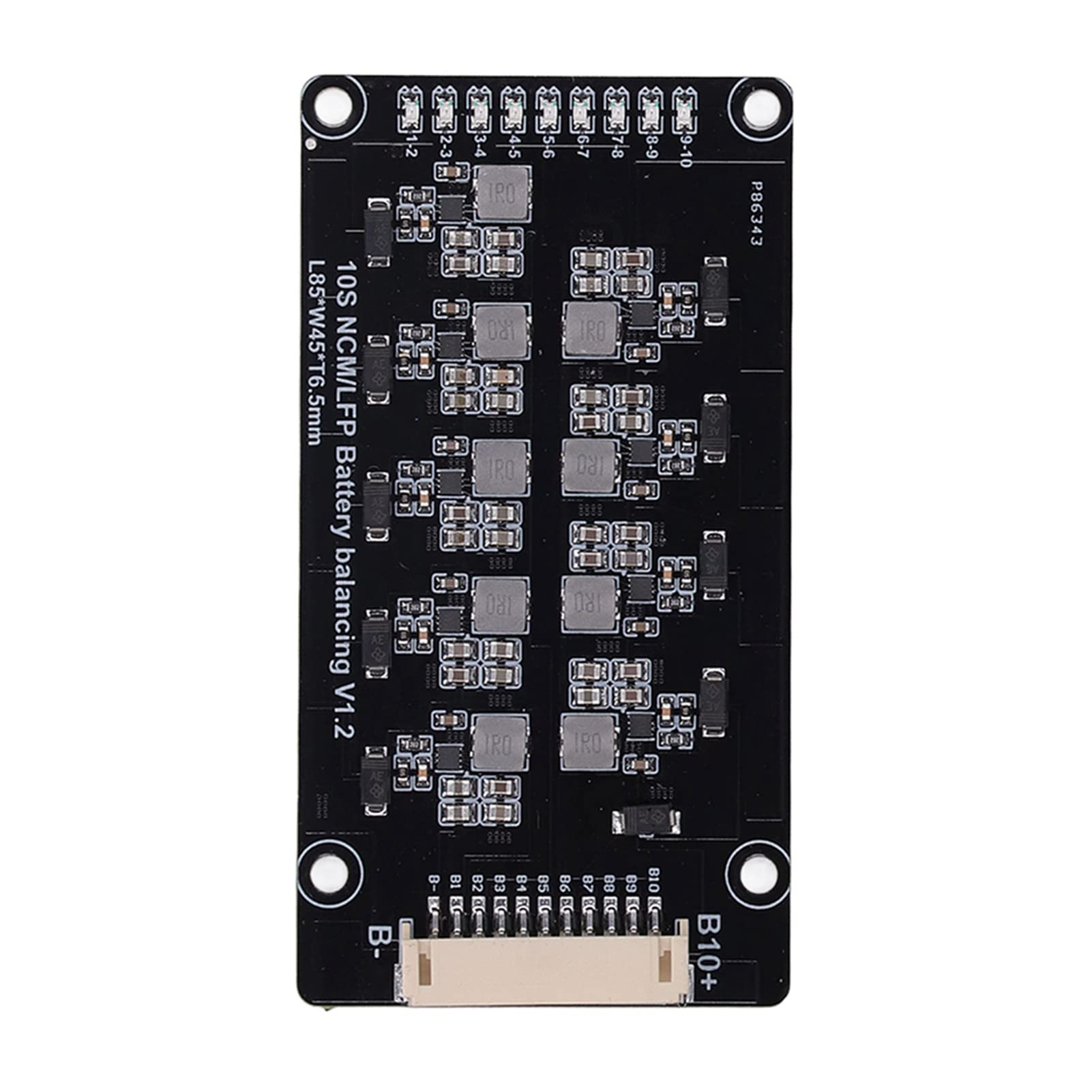

Juhtmestiku määratlus:
B-, aku kogu negatiivne poolus (esimese aku negatiivne poolus)
B1, esimese aku positiivne klemm
B2, teise aku positiivne poolus
B3, kolmanda aku positiivne poolus
B4, neljanda aku positiivne klemm
B5, viienda aku positiivne klemm
B6, kuuenda aku positiivne klemm
B7, seitsmenda aku positiivne klemm
B8, kaheksanda aku positiivne klemm
Pakettide nimekiri:

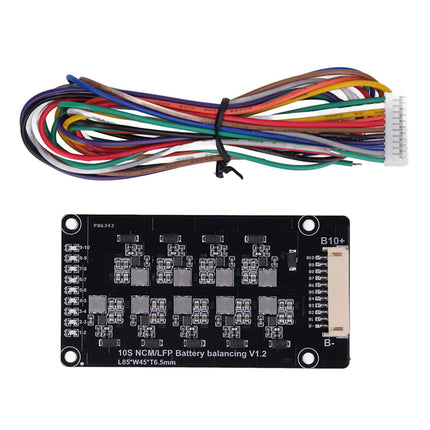

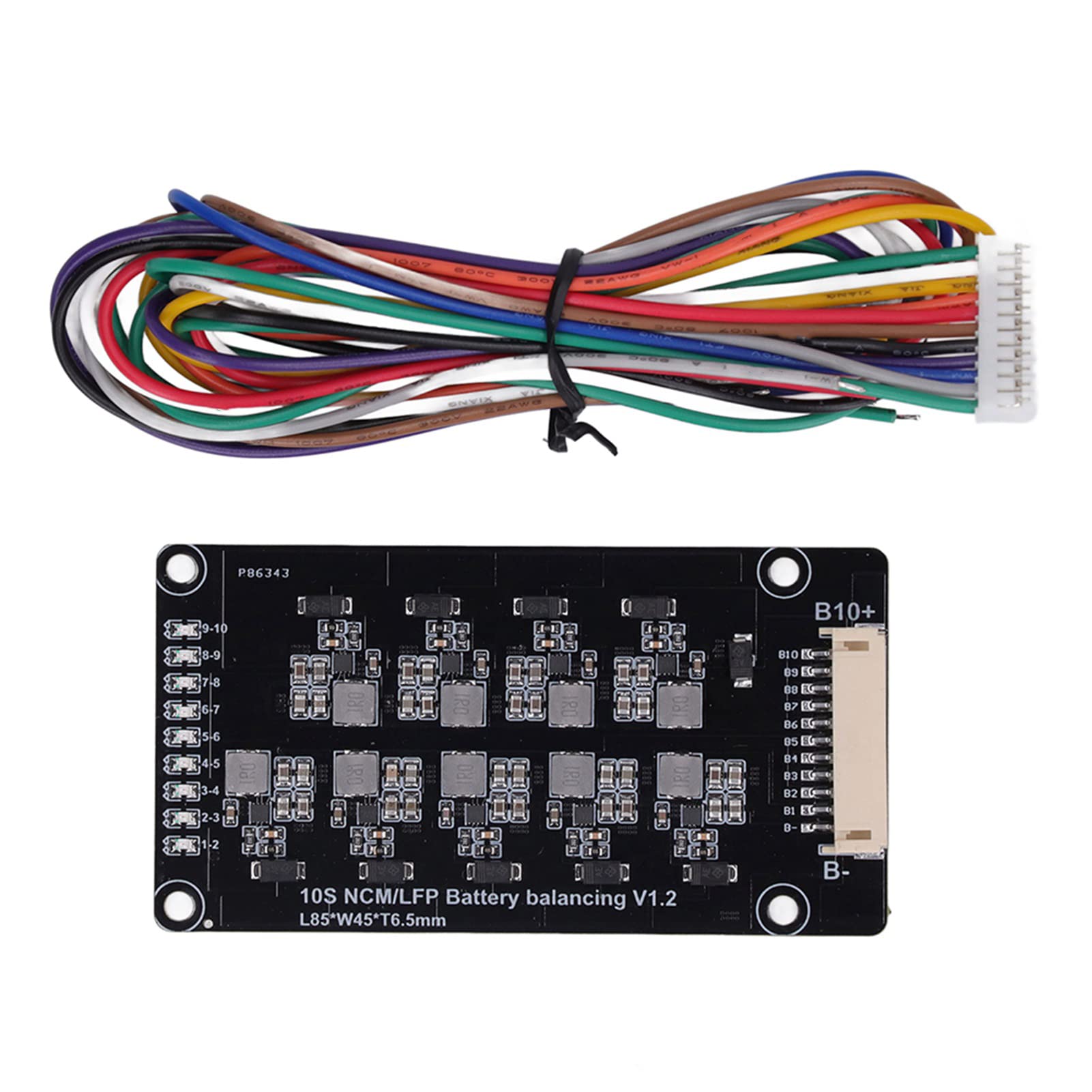

1 x aku tasakaalustaja
1 x kaabel
Teade:
1. Kõrval asuv tasakaal töötab ja seda ei saa hooldusvahendina kasutada.
2. Akuga ühendamiseks kasutage seda koos liitiumaku kaitsmega.
Paki mõõtmed: 5,7 x 3,5 x 0,4 tolli
